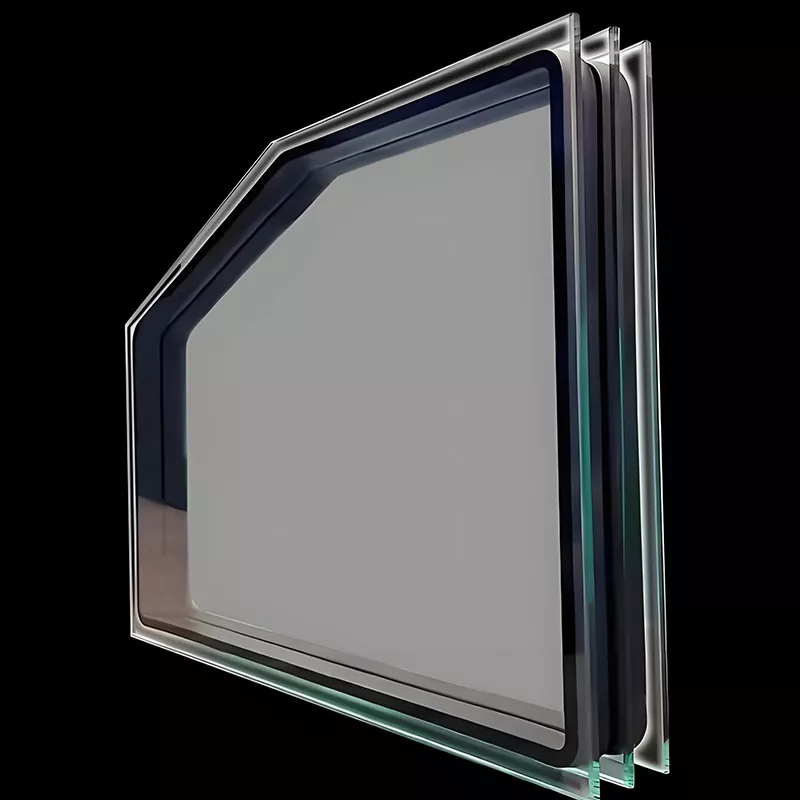

Vidrio aislado 4SG

Parámetros técnicos

Características y aplicaciones del producto

La principal ventaja del vidrio aislante 4SG radica en el "sellado de bordes calientes + ahorro de energía de alta eficiencia". Adopta una cinta selladora de bordes cálidos integrada para reemplazar los espaciadores de aluminio tradicionales, eliminando por completo el efecto de puente frío del borde y evitando la condensación y el moho en los bordes del vidrio en invierno. El valor U es tan bajo como 1,4 W/(㎡·K), superando con creces el del vidrio aislante tradicional. Equipado con un revestimiento Low-e y un relleno de gas argón de alta pureza, la tasa de bloqueo de infrarrojos alcanza ≥85%, bloqueando las altas temperaturas en verano y bloqueando el calor en invierno. Mientras tanto, el sellado integrado elimina los errores de pegado manual, con una tasa de fuga de aire anual ≤0,5%, lo que garantiza un rendimiento de sellado más estable.

Los escenarios aplicables cubren todo tipo de edificios que ahorran energía:

Aplicaciones residenciales: Adecuado para residencias comunes, renovaciones de comunidades antiguas y edificios residenciales sensibles al ruido que dan a las calles; Puede reemplazar directamente el vidrio tradicional sin modificar el marco original.

Aplicaciones comerciales: Se utiliza en edificios de oficinas, hoteles comunes, escuelas y tiendas para cumplir con los requisitos generales de ahorro de energía y aislamiento acústico.

Escenarios especiales: Adaptable a regiones frías severas del norte de China (puente anti-frío) y claraboyas de edificios de varios pisos, equilibrando el ahorro de energía y la conveniencia de la instalación.

Puede equiparse con un revestimiento Low-e de plata simple o doble para adaptarse de manera flexible a diferentes regiones climáticas y presupuestos de ahorro de energía.

Detalles de producción

Todo el proceso de producción adopta una línea de montaje automatizada. El vidrio base es vidrio flotado de alta calidad, que se somete a una limpieza y secado al vacío sin agua y polvo antes de ingresar al proceso central: la cinta selladora de borde cálido integrada se une con precisión al vidrio a través de equipos de alta precisión, el desecante incorporado de alta eficiencia absorbe el vapor de agua y se llena con gas argón de alta pureza (concentración ≥90%) para mejorar el rendimiento del aislamiento térmico y acústico; Se deposita un recubrimiento de baja emisividad en el lado interno de la cavidad según sea necesario y, finalmente, se lleva a cabo un tratamiento de templado completo para mejorar las propiedades mecánicas. No existe pegado manual en todo el proceso, evitando errores de sellado y asegurando la consistencia del producto.

La cinta selladora de borde cálido está hecha de material polimérico resistente a la intemperie, que puede soportar cambios de temperatura de -40 ℃ a 80 ℃, con excelente resistencia antienvejecimiento y a los rayos UV, evitando fallas de sellado causadas por la expansión y contracción térmica. El borde del vidrio está finamente pulido y achaflanado, sin rebabas ni astillas, lo que reduce la concentración de tensiones y el riesgo de rotura. El desecante incorporado absorbe el vapor de agua de la cavidad durante mucho tiempo para evitar el empañamiento y la condensación. Después del tratamiento de templado completo, el vidrio se rompe en partículas obtusas, lo que garantiza un uso seguro, y la vida útil total es ≥20 años.

Resumen de las ventajas principales del producto

Sin puente térmico con borde cálido: la cinta integrada reemplaza a los espaciadores de aluminio, resolviendo completamente la condensación en los bordes, asegurando una temperatura interior más uniforme en invierno y adecuada para áreas frías severas.

Alta hermeticidad y durabilidad: sin errores de pegado manual, tasa de fuga de aire anual ≤0,5 %, el rendimiento de sellado supera con creces los procesos tradicionales, vida útil ≥20 años.

Instalación conveniente y eficiente: Mismo tamaño y peso que el vidrio aislante tradicional, se puede reemplazar directamente sin modificar el marco, lo que hace que la renovación de antiguas comunidades residenciales sea más conveniente.

Rendimiento de seguridad confiable: el tratamiento de templado completo garantiza una fuerte resistencia al impacto, los bordes finamente rectificados evitan la concentración de tensión, adecuado para diversos escenarios de edificios altos y bajos.

Ahorro de energía rentable: Equilibra el efecto de ahorro de energía y el costo, es más rentable que el vidrio de paneles múltiples y el vidrio de baja emisividad de triple plata, adecuado para proyectos de adquisición a granel.

Comparación con productos similares

Descripción de estructura y diseño

Vidrio aislado 4SG

La estructura central del vidrio aislante 4SG es principalmente de doble vidrio de una sola cavidad y de triple vidrio de doble cavidad, con las siguientes especificaciones comunes:

Doble vidrio de una sola cavidad (5+12A+5): versión básica, valor U 2,0-2,2 W/(㎡·K), aislamiento acústico ≥40 dB, adecuado para residencias y comercios comunes con una rentabilidad equilibrada;

Doble vidrio de una sola cavidad (6+12A+6): versión engrosada, valor U 1,8-2,0 W/(㎡·K), mayor resistencia al impacto, adecuado para áreas sensibles al ruido;

Vidrio triple de doble cavidad (5+12A+5+12A+5): Versión de gama alta, valor U 1,4-1,8 W/(㎡·K), aislamiento acústico ≥45 dB, adecuado para zonas muy frías y muros cortina de edificios de oficinas.

Se puede combinar con el proceso de laminación para fabricar vidrio aislante laminado 4SG, que tiene propiedades de ahorro de energía y a prueba de explosiones.

En términos de diseño, admite la personalización de la transmitancia de luz (60%-80%) y el color, con colores opcionales como gris claro, azul claro, transparente incoloro, adaptándose a varios estilos de fachadas de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para puertas, ventanas, muros cortina, techos con luz natural y otras estructuras. Durante la instalación, se utilizan tiras de presión especiales y pegamento neutro para vidrio para la fijación para garantizar una tensión uniforme en el vidrio, y se reserva un espacio de expansión razonable en los bordes para evitar roturas causadas por una diferencia excesiva de temperatura. Está prohibido desmontar la cavidad de forma privada para evitar daños a la estructura de sellado del borde caliente.

Vidrio de súper ahorro de energía de paneles múltiples

La estructura central del vidrio de súper ahorro de energía de paneles múltiples es principalmente de triple vidrio de doble cavidad y de cuatro vidrios de triple cavidad, con las siguientes especificaciones comunes:

Doble cavidad de vidrio triple (5+12A+5+12A+5): versión básica, valor U 1,2-1,5 W/(㎡·K), rendimiento de costos equilibrado, adecuado para edificios generales de alto nivel de ahorro de energía;

Doble cavidad de triple vidrio (6+12A+6+12A+6): versión engrosada, valor U 1,0-1,2 W/(㎡·K), aislamiento acústico ≥48 dB, adecuado para zonas severamente frías/calientes;

Triple cavidad de cuatro vidrios (5+12A+5+12A+5+12A+5): versión definitiva, valor U ≤0,8 W/(㎡·K), aislamiento acústico ≥50 dB, adecuado para escenarios de alto nivel como casas pasivas y laboratorios.

Se puede combinar con el proceso de laminación para fabricar vidrio laminado de paneles múltiples que ahorra energía, lo que tiene efectos a prueba de explosiones y de ahorro de energía.

En términos de diseño, admite la personalización de la transmitancia de luz (50%-75%) y el color, con colores opcionales como gris claro, azul claro, transparente incoloro, adaptándose a varios estilos de fachadas de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para muros cortina, puertas y ventanas con formas especiales, ventanas de piso a techo, techos con luz natural y otras estructuras. Durante la instalación, es necesario garantizar una tensión uniforme sobre el vidrio, utilizar marcos de carga especiales y pegamento estructural para la fijación, reservar un espacio de expansión razonable en los bordes para evitar roturas causadas por una diferencia excesiva de temperatura o una tensión desigual, y está prohibido desmontar la cavidad de forma privada para evitar daños a la estructura de sellado.

Vidrio transparente

El vidrio transparente puede adoptar tres estructuras básicas: "templado de una sola capa", "templado laminado" y "templado aislado" según los requisitos del escenario de aplicación:

Versión templada de una sola capa (comúnmente 5-8 mm): adecuada para puertas, ventanas y particiones interiores comunes, equilibrando la iluminación natural y la seguridad básica;

Versión laminada templada (comúnmente 5+0,76PVB+5): adecuada para techos de poca altura y ventanas cerradas con balcones, con propiedades a prueba de explosiones y anticaídas;

Versión templada aislada (comúnmente 5+12A+5): Adecuado para puertas y ventanas en áreas con grandes diferencias de temperatura, equilibrando los efectos básicos de aislamiento térmico y acústico.

En términos de diseño, admite la personalización de la transmitancia de luz (60%-80%) y el color, con colores opcionales como gris claro, azul claro, transparente incoloro, adaptándose a varios estilos de fachadas de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para muros cortina, puertas y ventanas con formas especiales, ventanas de piso a techo, soláriums y otras estructuras. Durante la instalación, no se requiere un marco especial, puede reemplazar directamente el vidrio aislante tradicional, fijado con tiras de presión especiales y pegamento para vidrio, y se reserva un espacio de expansión razonable en los bordes para evitar la rotura del vidrio causada por una diferencia excesiva de temperatura. Está prohibido desmontar la cavidad de forma privada para evitar daños a la estructura de sellado.

Vidrio de baja emisividad

La estructura central del vidrio Low-e es principalmente una combinación aislada, con tipos y especificaciones comunes como las siguientes:

Vidrio aislante de baja emisividad de plata simple (5+12A+5/6+12A+6): Adecuado para edificios de ahorro de energía en general con un rendimiento de costos equilibrado;

Vidrio aislante de baja emisividad de doble plata (5+12A+5): Mejor rendimiento de ahorro de energía, valor U ≤2,2, adecuado para áreas severamente frías/calientes;

Vidrio aislante de triple plata de baja emisividad (5+12A+5): máximo ahorro de energía, valor U ≤1,8, adecuado para casas pasivas y edificios de oficinas de alta gama.

Se puede combinar con el proceso de laminación para fabricar vidrio aislante laminado de baja emisividad, que tiene propiedades de ahorro de energía y a prueba de explosiones.

En términos de diseño, admite la personalización de la transmitancia de luz (50%-75%) y el color, con colores opcionales como gris claro, azul claro, transparente incoloro, adaptándose a varios estilos de fachadas de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para muros cortina, puertas y ventanas con formas especiales, ventanas de piso a techo, techos con luz natural y otras estructuras. Durante la instalación, es necesario garantizar una tensión uniforme sobre el vidrio, utilizar marcos de carga especiales y pegamento estructural para la fijación, reservar un espacio de expansión razonable en los bordes para evitar la rotura del vidrio causada por una diferencia excesiva de temperatura o una tensión desigual, y está prohibido desmontar la cavidad de forma privada para evitar fallas en el sellado.

Vidrio revestido

La estructura central del vidrio revestido se divide en dos categorías:

Vidrio revestido templado (comúnmente de 5 a 8 mm): adecuado para puertas, ventanas y mamparas interiores de poca altura, equilibrando la protección solar, la seguridad y la protección básica;

Vidrio revestido aislado (comúnmente 5+12A+5): Adecuado para puertas, ventanas, muros cortina y proyectos de gran altura en áreas con grandes diferencias de temperatura. La capa de revestimiento mira hacia el lado interior de la cavidad aislada, equilibrando la protección solar, el aislamiento térmico y el aislamiento acústico. Se puede llenar con gas argón de alta pureza para mejorar el efecto de aislamiento térmico.

En términos de diseño, admite la personalización de la transmitancia de luz (50%-80%) y el color, con colores opcionales como gris claro, azul claro, transparente incoloro, adaptándose a varios estilos de fachadas de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para muros cortina, puertas y ventanas con formas especiales, ventanas de piso a techo y otras estructuras. Durante la instalación, asegúrese estrictamente de que la capa de revestimiento mire hacia el lado interior de la cavidad aislada, fijada con el marco mediante pegamento estructural especial y tiras de presión, y que se reserve espacio de expansión en los bordes para evitar la rotura del vidrio causada por la diferencia de temperatura.

Arte en vidrio

La estructura central del vidrio artístico se divide en dos categorías:

Vidrio artístico templado (comúnmente de 5 a 8 mm): adecuado para particiones interiores, paredes de fondo, puertas corredizas y otros escenarios, equilibrando la decoración y la seguridad básica;

Vidrio artístico templado laminado (comúnmente 5+0.76PVB+5): Adecuado para escaparates de poca altura, vidrios de balcones, ventanas panorámicas al aire libre, con propiedades a prueba de explosiones y anticaídas, y permanece intacto después de una rotura para mayor seguridad.

En términos de diseño, admite la personalización del control solar y la perspectiva unidireccional, con un coeficiente de sombreado ajustable de 0,3-0,6, colores opcionales como gris plateado, dorado claro y marrón, que combinan con varios colores de marcos de edificios; admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para muros cortina, puertas y ventanas con formas especiales y otras estructuras, fijado con el marco a través de tiras de presión especiales y pegamento para vidrio, y se reserva espacio de expansión en los bordes para evitar la rotura del vidrio causada por la diferencia de temperatura.

Vidrio transparente frente a vidrio ultraclaro

En términos de diseño, admite la combinación de decoración local y aplicación general, y se puede empalmar con vidrio transparente ordinario y vidrio ultraclaro para crear una estética en capas; los patrones y texturas se pueden personalizar según sea necesario, el estilo chino puede elegir patrones de paisaje tallados y esmerilados, el estilo industrial puede elegir texturas cableadas y Changhong, el estilo de lujo ligero puede elegir patrones de gradiente de esmalte de colores; a la hora de combinarlos con marcos, se utilizan tiras de presión ocultas para la fijación, equilibrando estética y firmeza, y se reserva espacio de expansión en los bordes para adaptarse a los cambios de temperatura y evitar la rotura del vidrio.

Admite la personalización de tamaños convencionales y no estándar (máximo personalizable 2440 mm × 3660 mm), adecuado para estructuras de construcción básicas como puertas, ventanas, particiones planas y muros cortina económicos, fijados con varios marcos a través de pegamento para vidrio estándar y tiras de presión, y se reserva un espacio de expansión razonable en los bordes para evitar la rotura del vidrio causada por la diferencia de temperatura. Como vidrio base, puede adaptarse perfectamente a recubrimientos posteriores, vidriados coloreados y otros procesos sin afectar la apariencia y el rendimiento después de la mejora funcional.

Instrucciones de uso y precauciones

La instalación debe ser realizada por profesionales, utilizando tiras de presión especiales y pegamento neutro para vidrio para la fijación para garantizar una tensión uniforme sobre el vidrio. Está prohibido golpear las esquinas del cristal. Puede reemplazar directamente el vidrio aislante tradicional y no se requiere ninguna modificación adicional del marco para renovaciones antiguas.

Para la limpieza diaria, limpie suavemente con un paño suave y detergente neutro. Está prohibido utilizar lana de acero u objetos afilados para rayar la superficie del vidrio y evitar el contacto de reactivos ácidos o alcalinos con la cinta selladora de borde caliente para evitar la corrosión y el envejecimiento.

Compruebe periódicamente el sellado de la cavidad. Si se empaña, entra agua o se condensa, es necesario reemplazar todo el vidrio de la ventana a tiempo. Estas situaciones se deben principalmente a fallos de sellado y es necesario comprobar simultáneamente la precisión de la instalación.

Evite que objetos pesados ​​golpeen el vidrio, especialmente puertas, ventanas y ventanales de piso a techo de gran altura, para evitar roturas y caídas; Si aparecen grietas, deje de usarlo y reemplácelo inmediatamente para evitar daños mayores a la estructura de sellado.

No enjuague con agua fría inmediatamente después de la exposición a altas temperaturas y retire la nieve y el hielo de la superficie del vidrio en invierno para evitar que el vidrio se agriete causado por una diferencia excesiva de temperatura o una tensión desigual.

Está prohibido desmontar la cavidad o cortar el vidrio de forma privada, para no dañar la estructura de sellado de borde cálido integrada y provocar una falla total en el rendimiento de sellado y ahorro de energía del producto.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre el "sellado de borde cálido" del vidrio aislante 4SG y el sellado espaciador de aluminio tradicional?

R: La principal diferencia radica en el puente térmico y la precisión del sellado. La cinta de borde cálido no tiene conductividad térmica, eliminando por completo el puente térmico del borde (sin condensación en invierno); y la moldura integrada no tiene errores de pegado manual, con una tasa de fuga de aire anual de solo el 0,5% y la vida útil del sellado supera con creces la de los espaciadores de aluminio tradicionales.

P: ¿Puede el vidrio aislante 4SG reemplazar directamente el vidrio aislante tradicional en el hogar?

R: Sí. Tiene el mismo tamaño y peso que el vidrio aislante tradicional, no es necesario modificar los marcos de puertas y ventanas y se adapta directamente a los orificios de instalación y tiras de presión originales. Para la renovación energéticamente eficiente de antiguas comunidades residenciales no es necesario ningún coste adicional de estructura.

P: ¿Se producirá una fuga del gas argón lleno? ¿Afecta el efecto de uso?

R: La tasa de fuga es extremadamente baja. La estructura de sellado integrada hace que la tasa de fuga anual de argón sea ≤0,5% y se puede mantener una concentración de más del 80% después de 15 años de uso normal, lo que no afectará significativamente el efecto de aislamiento térmico y acústico.

P: ¿Envejecerá la cinta selladora del vidrio aislante 4SG?

R: Envejecerá lentamente, pero la vida útil está garantizada. La cinta está hecha de material polimérico resistente a la intemperie, a los rayos UV y a altas y bajas temperaturas, con un ciclo de envejecimiento normal de ≥20 años, superando con creces la vida útil de los selladores tradicionales (10-15 años).

P: ¿Puede resolver el problema de la condensación en los bordes del vidrio cuando se utiliza en zonas muy frías del norte de China?

R: Sí. El sellado de bordes calientes bloquea completamente la conducción de calor en los bordes sin efecto de puente térmico. Incluso si la diferencia de temperatura interior y exterior es grande en invierno, el borde del vidrio no se condensará ni se enmohecerá, manteniendo el interior seco y ordenado.

P: ¿El vidrio aislante 4SG es adecuado para su uso en zonas muy frías del norte de China?

R: Muy adecuado. El sellado de bordes calientes puede resolver por completo el problema de la condensación y el moho de los bordes del vidrio en el invierno del norte. La versión de triple vidrio y doble cavidad tiene un valor U tan bajo como 1,4, lo que puede reducir en gran medida la pérdida de calor interior, disminuir el consumo de energía de calefacción y adaptarse a ambientes de baja temperatura de -40 ℃.

P: ¿El tinte verdoso del vidrio transparente afectará el efecto decorativo?

R: No. El tinte verdoso del vidrio transparente es leve y solo se puede notar cuando se empalma vidrio de gran superficie o en ángulos de luz específicos. No afecta en absoluto el efecto de decoración general en escenarios residenciales y comerciales cotidianos, y puede debilitarse a través de cortinas, iluminación y otras colocaciones, con un rendimiento de costos que supera con creces al vidrio ultraclaro.

Servicios de adquisición y personalización

La empresa ofrece servicios integrales de adquisición y personalización de vidrio aislado 4SG, que admiten la personalización dimensional completa de los parámetros principales: tipo de estructura (vidrio doble de una sola cavidad/vidrio triple de doble cavidad), espesor del vidrio (5-8 mm), tipo de recubrimiento (plata simple/plata doble Low-e), transmitancia de luz y color. En combinación con el clima, el nivel de ahorro de energía y el escenario de instalación de la ubicación del proyecto, ofrecemos esquemas de optimización exclusivos.

Proporcionamos servicios gratuitos de medición in situ, simulación del efecto de ahorro de energía y divulgación técnica, y emitimos informes de parámetros detallados y dibujos de diseño antes de la producción en masa. Las compras al por mayor disfrutan de importantes descuentos. Logistics adopta embalajes estandarizados con marco de madera a prueba de golpes, centrándose en proteger las esquinas de vidrio y sellar estructuras, y realiza entregas a domicilio en todo el país; El servicio postventa ofrece una garantía de 2 años. Durante el período de garantía, los productos con fallas de sellado, empañamiento de cavidades, delaminación del recubrimiento y otros problemas causados ​​por daños no humanos se pueden reemplazar sin cargo. Se proporcionan servicios de asesoramiento técnico y suministro de accesorios de por vida para garantizar la implementación sin problemas de diversos proyectos de construcción.
